WEICON Easy-Mix RK-7100 | Acrylat-Strukturklebstoff, schnellhärtend | 50 ml | cremeweiß, milchig
WEICON
WEICON Easy-Mix RK-7100 | Acrylat-Strukturklebstoff, schnellhärtend | 50 ml | cremeweiß, milchig
Produktnummer:
157187
WEICON Easy-Mix RK-7100 | Acrylat-Strukturklebstoff, schnellhärtend | 50 ml | cremeweiß, milchig
EAN-Nr.:
4024596030643
Zur Produktbeschreibung
Produktinformationen "WEICON Easy-Mix RK-7100 | Acrylat-Strukturklebstoff, schnellhärtend | 50 ml | cremeweiß, milchig"

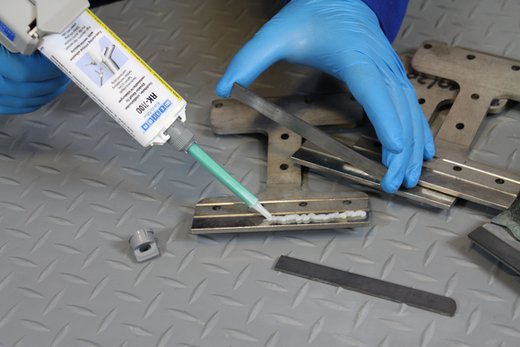

Der Acrylat-Strukturklebstoff WEICON RK-7100 verbindet viele Materialien, wie Kunststoffe, Metalle oder Keramik, mit hoher Zug-, Scher- und Schälfestigkeit mit- und untereinander. Er eignet sich besonders für strukturelle Verklebungen, bei denen hochfeste Verbindungen benötigt werden. Der Klebstoff ist sehr zähflüssig und eignet sich aus diesem Grund auch zur Verarbeitung an senkrechten Flächen.
RK-7100 ist universell einsetzbar und kann beispielsweise in der Kunststofftechnik, im Metallbau, im Karosserie- und Fahrzeugbau, im Maschinenbau, in der Elektrotechnik, im Modell- und Formenbau oder im Messe- und Ausstellungsbau verwendet werden.
Für die Verarbeitung der Easy-Mix Produkte im 50 ml Gebinde wird die Dosierpistole Easy-Mix D 50 benötigt.
Eigenschaften
| ABS: | 7 N/mm² |
|---|---|
| Aluminium sandgestrahlt: | 20 N/mm² |
| Basis: | Methylmethacrylat |
| Zubehör: | 2620736,78606234,2946536 |
| Farbe: | cremeweiß, milchig |
| Aushärtungstemperatur: | > +16 °C |
| Bruchdehnung (Zug)|DIN EN ISO 527-2: | 28 % |
| CFK: | 22.0 N/mm² |
| Dichte der Mischung: | 0,98-1,02 g/cm³ |
| Gebrauchshinweise: | Bei der Verarbeitung von WEICON Produkten sind die physikalischen, sicherheitstechnischen, toxikologischen und ökologischen Daten und Vorschriften in unseren EG-Sicherheitsdatenblättern (www.weicon.de) zu beachten. |
| Durchgangswiderstand|DIN EN 62631-3-1: | 6,26 · 10^10 Ω·m |
| Durchschlagsfestigkeit|DIN EN 60243-1 (20°C): | 24 / 30 (*6150) kV/mm |
| Edelstahl V2A sandgestrahlt: | 22.0 N/mm² |
| E-Modul (Zug)|DIN EN ISO 527-2: | 1200 - 1700 MPa |
| Grundpreis: | 50.0 ml |
| Endhärte|(100 % der Festigkeit): | 12 Std. |
| Lagerung: | In ungeöffnetem Zustand und Lagerung bei Normalklima (+23°C und 50 % rel. Luftfeuchte) 12 Monate haltbar. |
| GFK: | 21.0 N/mm² |
| Keyfacts: | hochfest, restelastisch, schlagzäh, schnellhärtend |
| Lieferumfang: | Klebstoff, Quadro-Mischdüse A |
| Handfestigkeit|(35 % der Festigkeit): | 25 Min. |
| Selbstbedienungsverbot Ja/Nein: | false |
| Umrechnungstabelle: | (°C x 1,8) + 32 = °F mm/25,4 = inch μm/25,4 = mil N x 0,225 = lb N/mm² x 145 = psi MPa x 145 = psi Nm x 8,851 = lb·in Nm x 0,738 = lb·ft Nm x 141,62 = oz·in mPa·s = cP N/cm x 0,571 = lb/in kV/mm x 25,4 = V/mil |
| Konsistenz: | zähflüssig |
| Mechanisch belastbar nach|(50 % der Festigkeit): | 60 Min. |
| Verkaufsgebinde: | Kartusche |
| PC (Polycarbonat): | 12 N/mm² |
| Mischungsverhältnis nach Gewicht: | 1:1 |
| PMMA: | 9 N/mm² |
| PVC-hart aufgeraut: | 12.0 N/mm² |
| Spaltüberbrückung bis max.: | 5 mm |
| Polyamid 6.6: | 1 N/mm² |
| Temperaturbeständigkeit: | -55 °C bis +125 °C |
| Stahl 1.0338 sandgestrahlt: | 23.0 N/mm² |
| Verarbeitungstemperatur: | +10 °C bis +40 °C |
| Temperaturleitfähigkeit: | 0.125 mm²/s |
| Tg nach Aushärtung bei RT|(DSC): | -40,3 °C |
| Verarbeitungsverfahren: | Easy-Mix |
| Topfzeit|bei 20 °C: | 5 Min. |
| Wärmekapazität|DIN EN ISO 22007-4: | 1.517 J/(g·K) |
| Wärmeleitfähigkeit|DIN EN ISO 22007-4: | 0.22 W/m·K |
| Zugfestigkeit|DIN EN ISO 527-2: | 24.0 N/mm² |
| Viskosität der Mischung: | 40.000-60.000 mPa·s |
Anmelden
